产品型号：VK1Q68D

产品品牌：永嘉微电/VINKA

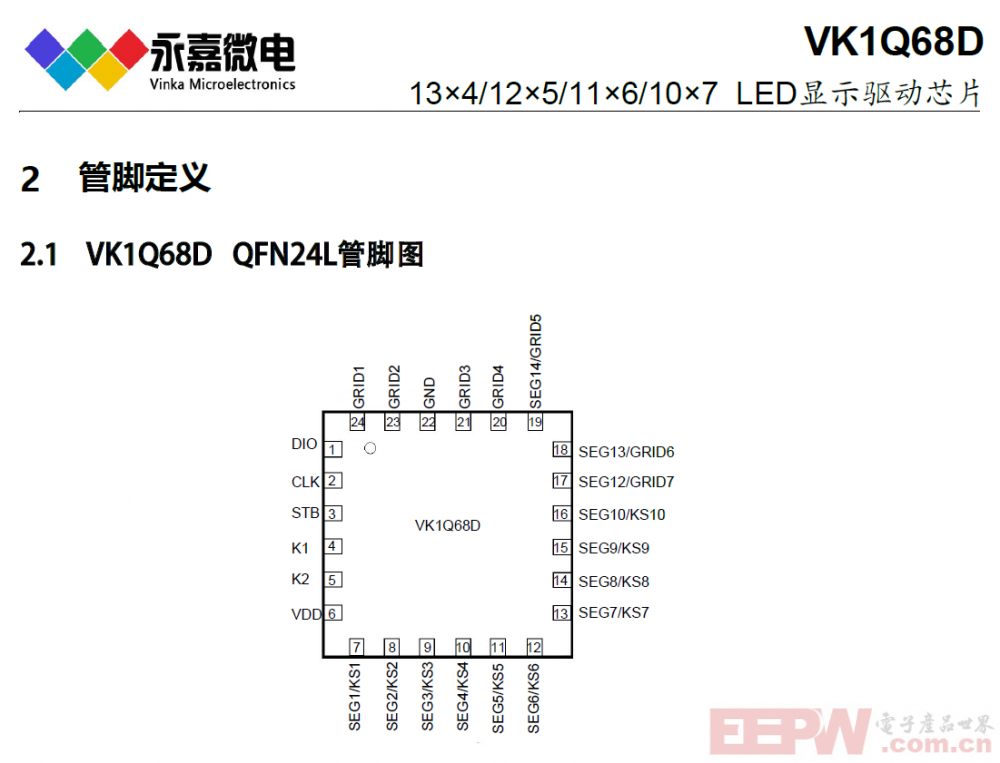

封装形式：QFN24L

永嘉原厂，工程服务，技术支持！

概述

VK1Q68D是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片。内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持13SEGx4GRID、12SEGx5GRID、11SEGx6GRID、10SEGx7GRID的点阵LED显示面板，最大支持10x2按键。适用于要求可靠、稳定和抗干扰能力强的产品。ZXY4109

特点

● 工作电压 3.0-5.5V

● 内置 RC振荡器

● 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

● SEG脚只能接LED阳极，GRID脚只能接LED阴极

● 10x2矩阵按键，支持多键同时按下（按键显示复用需硬件电路配合）

● 3线串行接口

● 8级整体亮度可调

● 内置显示RAM为14x8位

● 内置上电复位电路

● 抗干扰能力强

● 封装QFN24L(4mmX4mm×0.75mm-0.50mm）

LED控制器及驱动器系列芯片简介如下：

内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D32AQ   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN24  恒流驱动

VK16D33     3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28  恒流驱动

VK16D33Q   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN32   恒流驱动

VK16D33AA   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP28   恒流驱动

VK16D33AQ   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态电流/待机电流：＜1mA＜10μA   按键：---   封装：QFN28   恒流驱动

VK16K33A   3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：SOP28   驱动电流大，适合高亮显示场合

VK16K33AA  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：SSOP28   驱动电流大，适合高亮显示场合

VK16K33AQ  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：13*3   封装：QFN28   驱动电流大，适合高亮显示场合

VK16K33B  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SOP24   驱动电流大，适合高亮显示场合

VK16K33BA  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3   封装：SSOP24  驱动电流大，适合高亮显示场合

VK16K33BQ  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：10*3   封装：QFN24  驱动电流大，适合高亮显示场合

VK16K33C   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：8*3    封装：SOP20   驱动电流大，适合高亮显示场合

VK16K33CQ   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA   静态电流/待机电流：typ.1mA/1μA   按键：8*3    封装：QFN20   驱动电流大，适合高亮显示场合

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位     通讯接口：CLK/DIN   静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT    静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16

VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT    静态电流/待机电流：＜0.1mA/---     按键：7*4   封装：QFN16

VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO    静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16

VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---    封装：SOP16/DIP16       抗干扰能力强

VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位     共阳驱动：7段5位；6段6位；5段7位；4段8位     通讯接口：CLK/STB/DIO     静态电流/待机电流：＜1mA/--         按键：5*1    封装：SOP18/DIP18       抗干扰能力强

VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位   共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20         抗干扰能力强

VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位   共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强

VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24      抗干扰能力强

VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位   共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24         抗干扰能力强

VK1668    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--      按键：10*2   封装：SOP24/SSOP24      抗干扰能力强

VK1628    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位    共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO    静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP28          抗干扰能力强

VK1S38A   3.0～5.5V   驱动点阵：64     共阴驱动：8段8位    共阳驱动：8段8位   通讯接口：CLK/STB/DIO   静态电流/待机电流：＜5mA/--         按键：8*3   封装：SSOP24          抗干扰能力强

VK1638    3.0～5.5V   驱动点阵：80    共阴驱动：10段8位    共阳驱动：8段10位   通讯接口：CLK/STB/DIO   静态电流/待机电流：＜5mA/--         按键：8*3   封装：SOP28             抗干扰能力强

VK1629    3.0～5.5V  驱动点阵：128  共阴驱动：16段8位   共阳驱动：8段16位   通讯接口：CLK/STB/DIN/DOUT   静态电流/待机电流：＜5mA/--  按键：8*4   封装：LQFP44(QFP44正方形)；   抗干扰能力强

VK1629A   3.0～5.5V   驱动点阵：128     共阴驱动：16段8位    共阳驱动：8段16位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：---   封装：SOP32             抗干扰能力强

VK1629B   3.0～5.5V   驱动点阵：112     共阴驱动：14段8位    共阳驱动：8段14位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*2   封装：SOP32             抗干扰能力强

VK1629C   3.0～5.5V   驱动点阵：120     共阴驱动：15段8位    共阳驱动：8段15位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*1   封装：SOP32             抗干扰能力强

VK1629D   3.0～5.5V   驱动点阵：96      共阴驱动：12段8位    共阳驱动：8段12位   通讯接口：CLK/STB/DIO    静态电流/待机电流：＜5mA/--         按键：8*4   封装：SOP32             抗干扰能力强

VK6932    3.0～5.5V   驱动点阵：128     共阴驱动：8段16位    共阳驱动：16段8位   通讯接口：CLK/STB/DIN    静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP32           抗干扰能力强

(永嘉微电/VINKA原厂--FAE技术支持，LCD驱动IC；LED驱动IC；触摸IC；LDO稳压IC；水位检测IC)
