产品型号：VK1072B/C/D

产品品牌：永嘉微电/VINKA

封装形式：SOP28/SSOP28

产品年份：新年份

联 系 人：许硕

联系 Q Q：191 888 5898

联系手机：188 9858 2398

原厂，工程服务，技术支持

VK1072B/C/D概述：

VK1072B/C/D是一个点阵式存储映射的LCD驱动器，可支持最大72（18SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过三条通信线配置显示参数和发送显示数据，也可通过指令进入省电模式。

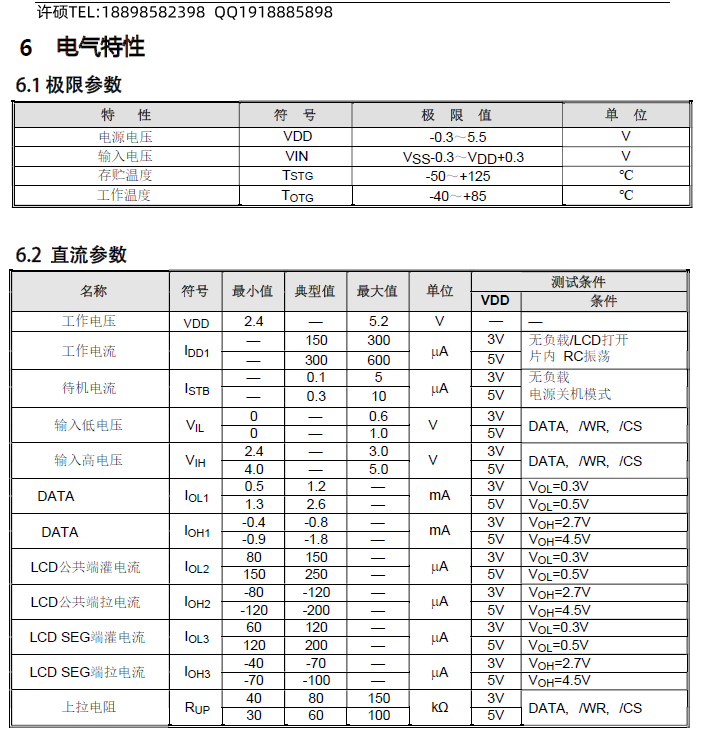

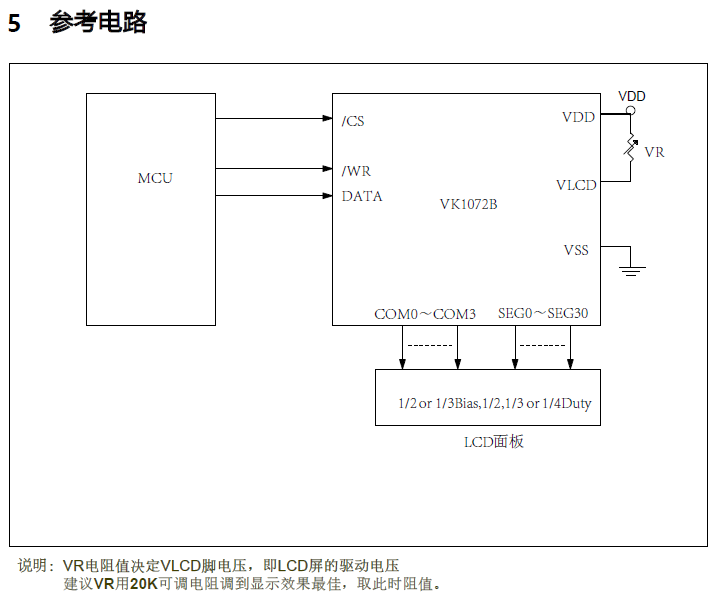

特点：

• 工作电压 2.4-5.2V

• 内置256 kHz RC振荡器（上电默认）

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）可配置为1/2、1/3、1/4

• 内置显示RAM为18x4位

• 省电模式（通过关显示和关振荡器进入）

• 3线串行接口

• VLCD脚调节LCD电压

• 软件配置LCD显示参数

• 写命令和写数据2种命令格式

• 写显示数据地址自动加1

• VLCD脚提供LCD驱动电压（<VDD）

• 封装：SOP28 (300mil)(18.0mm x 7.5mm PP=1.27mm)

SSOP28 (150mil) (9.9mm x 3.9mm PP=0.635mm)

LCD控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com    6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式

VK1056B  2.4V～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式

VK1056C  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式

VK1072B  2.4V～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V～5.2V   22seg*4com   22*3  22*2   偏置电压1/2 1/3   QFN32（4*4 超小体积）

VK0192M   2.4V～5.2V   24seg*8com         偏置电压1/4      LQFP44 省电模式

VK0256   2.4V～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式

VK0256B  2.4V～5.2V   32seg*8com             偏置电压1/4      LQFP64 省电模式

VK0256C  2.4V～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式

VK0384   2.4V～5.2V   48seg*8com             偏置电压1/4    LQFP64省电模式

VK1621  2.4V～5.2V   32seg*4com  32*3 32*2    偏置电压1/21/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622    2.4V～5.2V   32seg*8com        偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/ QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    省电模式

VK1623    2.4V～5.2V   48seg*8com       偏置电压1/4     LQFP100/QFP100；     DICE/DIE 裸片(绑定COB)；COG(绑定玻璃)       省电模式

VK1625   2.4V～5.2V   64seg*8com         偏置电压1/4   LQFP100/QFP100；      DICE/DIE裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1626   2.4V～5.2V   48seg*16com     偏置电压1/5      LQFP100/QFP100；     DICE/DIE裸片(绑定COB)；COG(绑定玻璃)          省电模式

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A   2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口    SOP28:     DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21AA   2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21B   2.4～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SOP24；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21BA  2.4～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21C   2.4～5.5V  12seg*4com  8*8   偏置电压1/3 1/4  I2C通讯接口  SOP20；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C21D   2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22A   2.4～5.5V    44seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP52；   DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C22B   2.4～5.5V  40seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP48；    DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23A   2.4～5.5V  56seg*4com   52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C23B   2.4～5.5V  36seg*8com      偏置电压1/3 1/4   I2C通讯接口  LQFP48；  DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24A   2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

VK2C24B   2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰

VKL075   2.5～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰

VKL128   2.5～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰

VKL144A  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰

VKL144B  2.5～5.5V  36seg*4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰

静态显示LCD液晶控制器及驱动系列：

VKS118  2.4～5.2V 118seg*1com  偏置电压 --     4线通讯接口  LQFP128    可视角大,对比度好,不闪烁

VKS232  2.4～5.2V 116seg*2com  偏置电压1/1 1/2    4线通讯接口  LQFP128   可视角大,对比度好,不闪烁
